Ver imágenes que muestran toda la cirugía de Estimulación Cerebral Profunda (ECP), desde la colocación de electrodos hasta la implantación del generador de pulsos y la programación final, ofrece una comprensión visual clara de cómo funciona este sistema avanzado y su papel en el manejo de síntomas neurológicos.
En Turkey Luxury Clinics, utilizamos imágenes detalladas para explicar el dispositivo de ECP, sus efectos, los pasos quirúrgicos y lo que los pacientes pueden esperar, ayudando a responder preguntas clave y facilitando la comprensión del proceso.
Imágenes de Cirugía de Estimulación Cerebral Profunda
La cirugía de Estimulación Cerebral Profunda (ECP) implica la colocación precisa de electrodos en regiones específicas del cerebro y la conexión a un pequeño generador de pulsos implantado bajo la piel del pecho. Ver imágenes de la cirugía de ECP, desde la configuración del marco estereotáctico, la implantación de electrodos, hasta la inserción del generador de pulsos, proporciona una comprensión visual clara del procedimiento. Estas imágenes ilustran cómo cada componente trabaja en conjunto para entregar estimulación eléctrica controlada, ayudando a manejar trastornos del movimiento y neurológicos de manera efectiva.
¿Qué es la Cirugía de Estimulación Cerebral Profunda?
La Estimulación Cerebral Profunda (ECP) es un procedimiento neuroquirúrgico utilizado para tratar trastornos del movimiento y neurológicos mediante la implantación de electrodos en áreas específicas del cerebro y su conexión a un pequeño generador de pulsos bajo la piel.

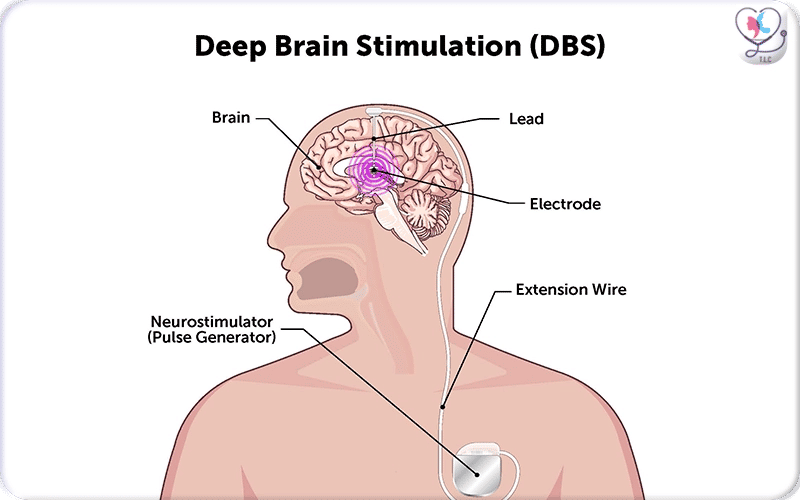

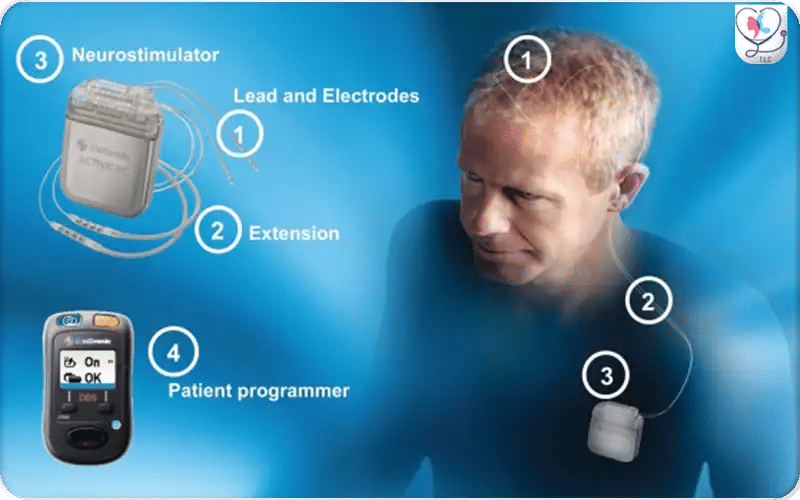

Ilustración de Estimulación Cerebral Profunda (ECP): electrodos implantados profundamente en el cerebro están conectados a través de cables aislados a un neuroestimulador (generador de pulsos) colocado bajo la piel, permitiendo estimulación eléctrica dirigida para regular la actividad neuronal anormal.

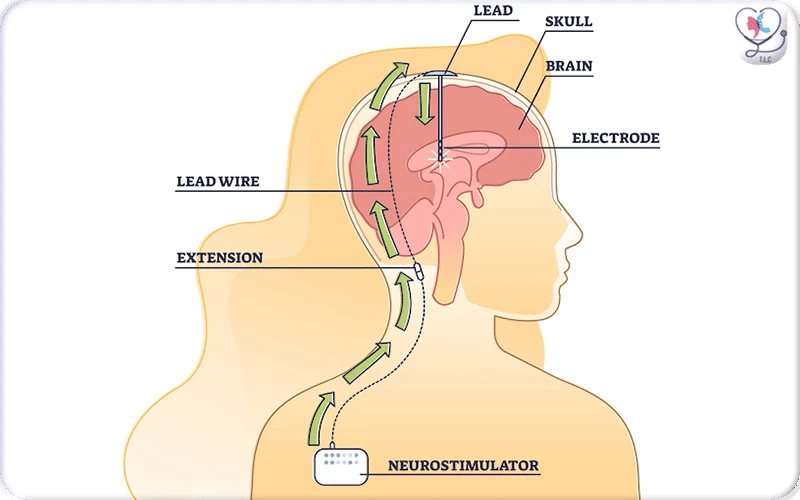

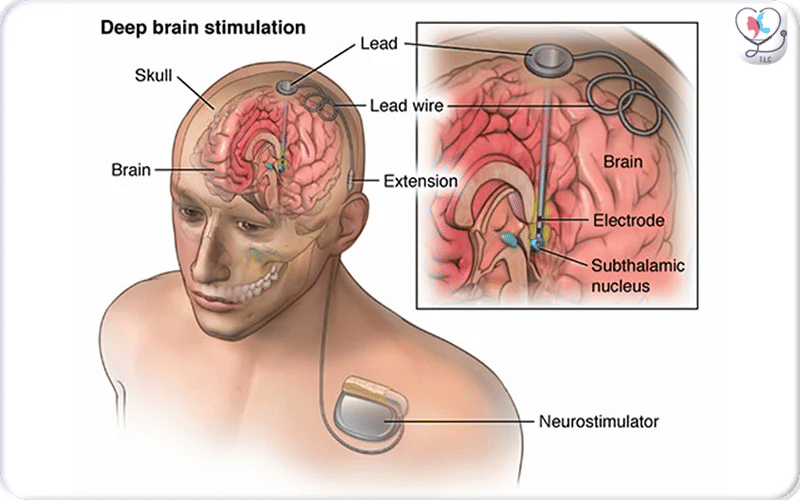

Esta ilustración destaca cómo los pulsos eléctricos viajan a través del sistema de ECP: el neuroestimulador en el pecho genera señales que pasan a través de los cables de extensión y llegan a los electrodos implantados en el cerebro.Estas señales ayudan a estabilizar la actividad anormal responsable de síntomas como temblores, rigidez y lentitud, permitiendo a los pacientes recuperar un movimiento más suave y predecible sin destruir tejido cerebral.

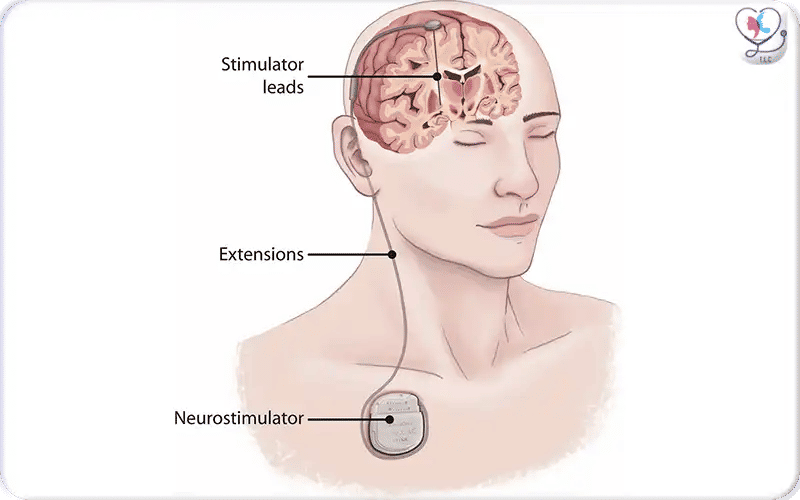

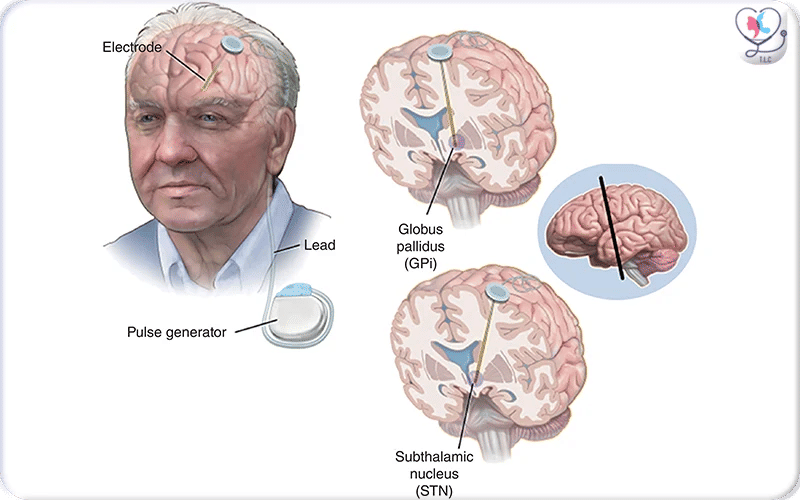

Ilustración médica que muestra los componentes internos de un sistema de Estimulación Cerebral Profunda (ECP). Un electrodo delgado está implantado en un área objetivo específica del cerebro, conectado a través de cables de extensión a un neuroestimulador colocado bajo la piel en el pecho. El dispositivo entrega estimulación eléctrica continua y programable, y puede ser ajustado externamente por los clínicos para adaptarse a las necesidades cambiantes del paciente y optimizar el control de los síntomas.

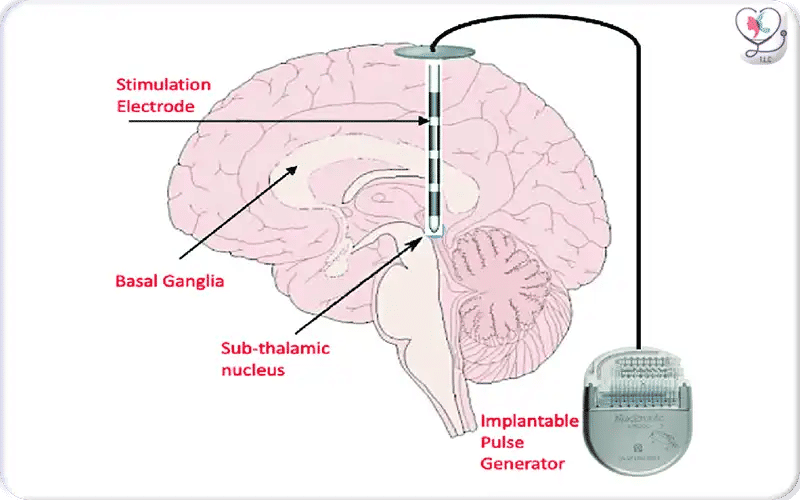

Diagrama esquemático de la cirugía de ECP que muestra la colocación de electrodos, la conexión a través de cables de extensión y la implantación del generador de pulsos en el pecho para estimulación controlada.

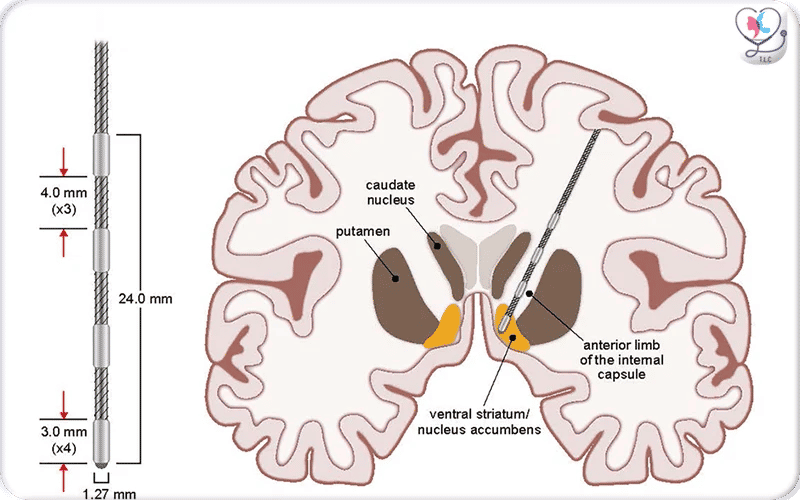

Esquemático coronal del cerebro que muestra el electrodo estimulante implantado dirigido hacia la cápsula ventral/estriado ventral (CV/EV), destacando la colocación profunda del electrodo utilizado en la terapia de ECP.
¿Cómo Funciona la Estimulación Cerebral Profunda?
La cirugía de ECP generalmente se realiza en dos pasos principales. Primero, los electrodos se implantan en la región cerebral objetivo y se conectan a un cable de extensión debajo del cuero cabelludo. En la segunda etapa, se coloca un generador de pulsos similar a un marcapasos en el pecho y se conecta al cable de extensión. Después de la cirugía, el médico programa el generador de pulsos para entregar estimulación eléctrica personalizada que mejor controle los síntomas del paciente.
1. Determinación del sitio de colocación del electrodo

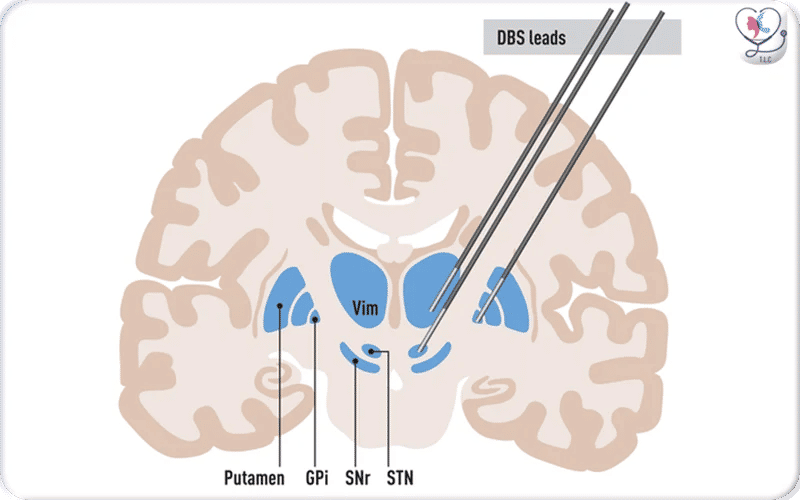

La imagen muestra un diagrama anatómico de los ganglios basales y el tálamo con tres electrodos de estimulación cerebral profunda (ECP) colocados en sus objetivos de tratamiento típicos. Un electrodo está posicionado en el núcleo ventrointermedio (VIM), que se utiliza comúnmente para el control de temblores; otro en el núcleo subtalámico (NST), y un tercero en el globo pálido interno (GPI), que son objetivos clave para tratar la enfermedad de Parkinson y otros trastornos del movimiento.
Antes de su cirugía de ECP, el neurocirujano necesita determinar dónde se colocarán los electrodos dependiendo de la condición tratada y el área cerebral afectada, generalmente utilizando una resonancia magnética preoperatoria. Las ubicaciones y números de electrodos varían según el tipo de enfermedad y síntomas. Este paso es crucial para obtener resultados óptimos.
2. Marco de ECP, Taladro e Incisiones

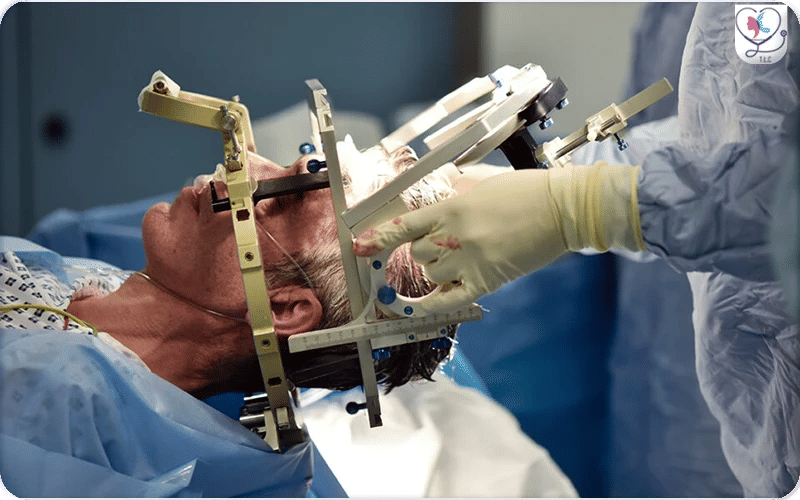

La imagen muestra la cabeza del paciente asegurada en un marco estereotáctico de ECP. Los instrumentos quirúrgicos están posicionados para una apertura precisa del cráneo (pequeña craniotomía), permitiendo una cuidadosa inserción de electrodos mientras se minimiza el riesgo y se asegura la precisión.
Para asegurar una colocación precisa de los electrodos, la cabeza se fija utilizando un marco estereotáctico. El cirujano luego hace una apertura muy pequeña utilizando un taladro, permitiendo la inserción segura de electrodos en las áreas cerebrales objetivo.
3.Implantación de Electrodos (Despierto vs. Bajo Anestesia)

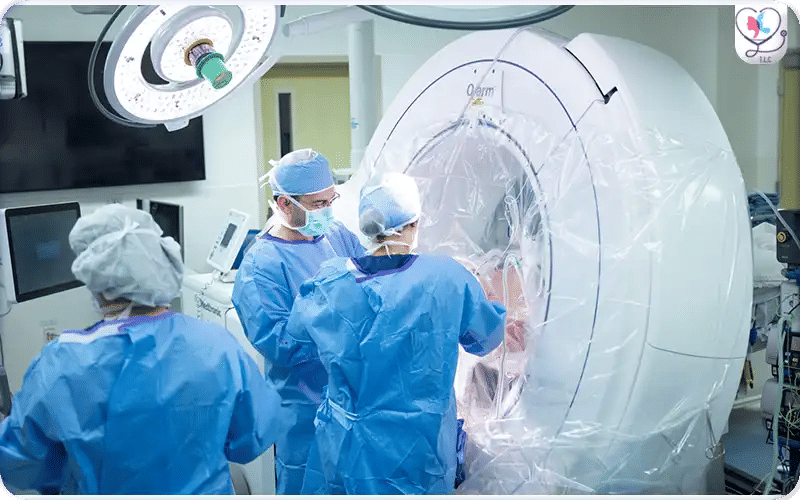

Vista intraoperatoria de un paciente sometido a cirugía de ECP, mostrando la posición quirúrgica y el equipo durante la implantación de electrodos.

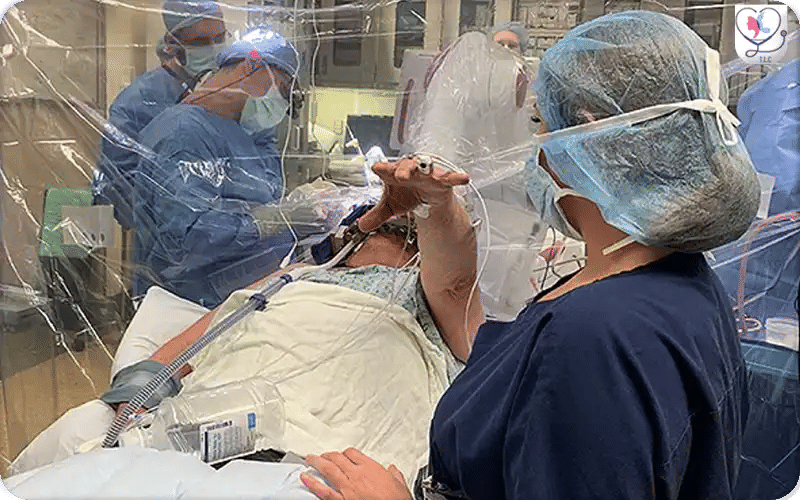

Esta foto intraoperatoria muestra a un paciente despierto durante la cirugía de ECP, levantando su mano mientras el neurocirujano verifica la respuesta. Este paso permite al equipo quirúrgico confirmar la colocación precisa de los electrodos en el cerebro, asegurando una estimulación óptima y alivio de los síntomas. La prueba con el paciente despierto es una parte crucial del procedimiento para la seguridad y efectividad.

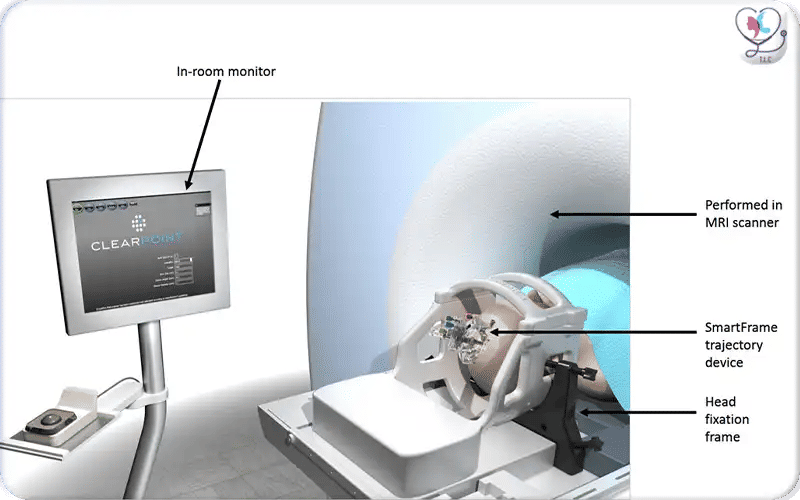

Ilustración de ECP guiada por resonancia magnética ClearPoint con marco estereotáctico montado en el cráneo y dispositivo de trayectoria para una colocación precisa de electrodos bajo imágenes en tiempo real.

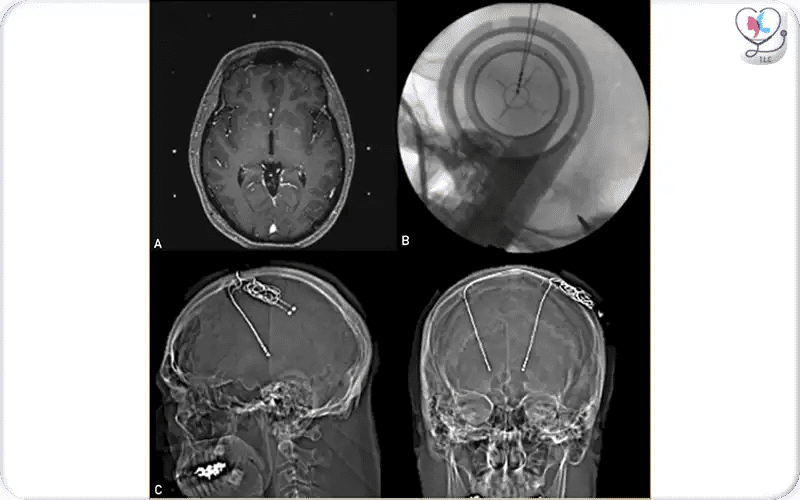

Esta imagen muestra el uso de imágenes durante la cirugía de ECP. La resonancia magnética intraoperatoria (A) ayuda al cirujano a planificar la colocación exacta de los electrodos en el tálamo para tratar el temblor esencial. La fluoroscopia (B) confirma la posición precisa de los electrodos durante la cirugía, y las tomografías computarizadas postoperatorias (C) verifican su colocación final, asegurando una estimulación segura y efectiva.
Estudios recientes muestran que la ECP bajo anestesia puede proporcionar resultados similares o mejores que la ECP despierta en términos de beneficio para el habla, función cognitiva y comodidad del paciente. La guía moderna con resonancia magnética/resonancia magnética intraoperatoria/tomografía computarizada permite una colocación precisa de electrodos sin depender de la retroalimentación del paciente. La ECP despierta aún se realiza en centros especializados para pruebas en tiempo real de la función neurológica.
4. Implantación del Generador de Pulsos
Generador de pulsos de ECP implantado bajo la piel del pecho, conectado a través de cables de extensión a los electrodos cerebrales, entregando estimulación eléctrica controlada.
Vista de rayos X de un sistema de Estimulación Cerebral Profunda (ECP) que muestra el generador de pulsos implantado en el pecho. El cable de extensión viaja por el cuello y se conecta a los electrodos intracraneales, proporcionando una perspectiva técnica detallada de la configuración completa del hardware dentro del paciente.
Durante el procedimiento de Estimulación Cerebral Profunda (ECP), el generador de pulsos, un pequeño dispositivo alimentado por batería, se implanta bajo la piel, generalmente en la parte superior del pecho. Este dispositivo se conecta a los electrodos colocados en el cerebro a través de un delgado cable de extensión, permitiendo la estimulación eléctrica controlada para manejar síntomas neurológicos.
5. Programación y Activación
Esta imagen muestra la configuración de programación para un sistema de ECP. Los clínicos utilizan el programador del paciente para ajustar los parámetros de estimulación, afinando el dispositivo para el alivio de síntomas y la comodidad del paciente.
Después de que se implanta el generador de pulsos, el sistema de ECP se programa y activa. Un neurólogo o clínico capacitado utiliza un programador de paciente o dispositivo especializado para ajustar la configuración de estimulación. Este proceso asegura que los impulsos eléctricos se adapten a los síntomas del paciente, optimizando el control de síntomas mientras se minimizan los efectos secundarios.
Antes y Después de la Cirugía de Estimulación Cerebral Profunda
La imagen destaca cómo la estimulación eléctrica dirigida ayuda a reducir los temblores y mejorar el control motor, demostrando el impacto terapéutico del sistema de ECP implantado.
La ECP puede mejorar significativamente síntomas como temblores, rigidez y movimientos lentos. Antes de la cirugía, los pacientes pueden experimentar temblores notables en las manos, rigidez y dificultad con tareas cotidianas. Después de la activación de la ECP, las imágenes a menudo muestran movimientos más suaves y controlados, con una marcada reducción de los temblores y una mejor coordinación motora. Los pacientes informan frecuentemente un mejor control de las manos y una reducción de los movimientos involuntarios, lo que puede mejorar significativamente el funcionamiento diario y la calidad de vida.
